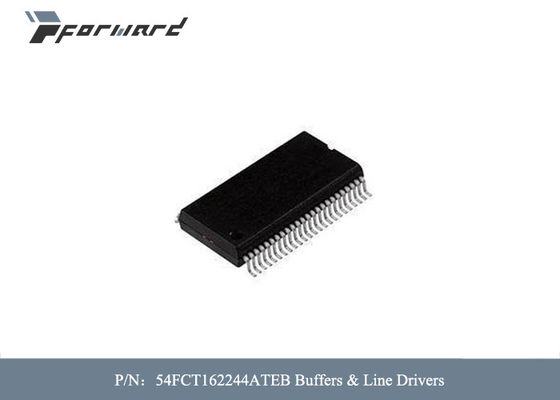

Luchtvaartdelen 54FCT162244ATEB Buffers & van Lijnbestuurders Leveringsvoltage Maximum 5 V

Luchtvaartdelen 54FCT162244ATEB Buffers & van Lijnbestuurders Leveringsvoltage Maximum 5 V

Beschrijvingen van Luchtvaartdelen:


De de Buffer/de Lijnbestuurder met 16 bits van FCT162244T is voor van het businterface of signaal als buffer optredende voor toepassingen die hoge snelheid en lage machtsdissipatie vereisen. Deze apparaten hebben een stroom door speldorganisatie, en krimpen verpakking om raadslay-out te vereenvoudigen. Alle input wordt ontworpen met hysterese voor betere lawaaimarge. Staan de drie-staat controles onafhankelijke 4 beetje, met 8 bits of gecombineerde verrichting toe met 16 bits. Deze delen zijn stop in vervangingen voor 54/74ABT16244 waar de hogere snelheid, het lagere lawaai of de lagere niveaus van de machtsdissipatie worden gewenst. FCT162244T heeft de niveaus van de outputstroom en huidige het beperken weerstanden in evenwicht gebracht. Deze bieden lage grondsprong, minimale undershoot, en de gecontroleerde tijden van de outputdaling aan, die de behoefte aan externe reeks verminderen die weerstanden eindigt terwijl minder dan zeer nog het verstrekken van hoge snelheidsverrichting voor ladingen van 200pF.

Eigenschappen van Luchtvaartdelen:

0,5 MICRONScmos Technologie

• Hoge snelheid, low-power CMOS vervanging voor ABT-functies

• Typische tSK (o) (Outputhelling) < 250ps="">

• Lage input en outputlekkage ≤ 1µA (max.)

• ESD > 2000V per mil-std-883, Methode 3015; > 200V-het gebruiken

machinemodel (C = 200pF, R = 0)

• Evenwichtige Outputbestuurders:

– (industriële) ±24mA

– (militaire) ±16mA

• Het verminderde lawaai van de systeemomschakeling

• Typische VOLP (de Sprong van de Outputgrond) < 0="">

Ta = 25°C

• Beschikbaar in de volgende pakketten:

– Industrieel: SSOP, TSSOP

– Militair: CERPACK

Specificaties van Luchtvaartdelen:
