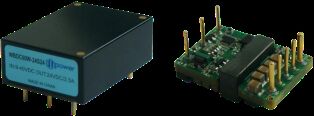

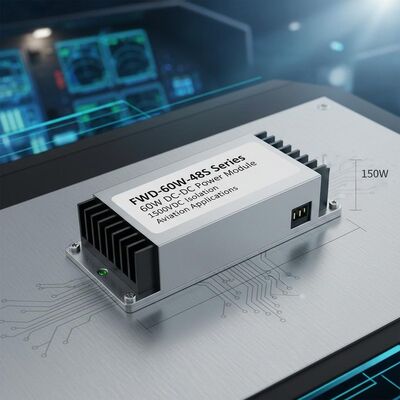

FWD-60W-48S-serie 60W DC-DC-krachtmodule met 1500VDC-isolatie en ultracompacte grootte voor luchtvaarttoepassingen

Plaats van herkomst	China
Merknaam	Forward
Modelnummer	FWD-60W-48S-serie
Min. bestelaantal	1
Levertijd	5-8 werkdagen
Betalingscondities	L/C, T/T
Levering vermogen	10000/jaar

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Als u zich zorgen maakt, bieden we 24-uurs online hulp.

Productdetails

Ingang (VDC)	18 ~75V	Maat	35,4 × 25,1 × 12,7 mm
Temperatuur cyclus	-55~ + 125℃, 10 keer	Gewicht	31g
Koelmethode	Convectie, geforceerde luchtkoeling, geleiding	Bescherming	Vochtbestendig, zoutsproeibestendig, schimmelbestendig
Markeren	60W uitgangsvermogen DC-DC-kernmodule , 1500VDC isolatievermogensmodule , Ultracompacte grootte luchtvaartkrachtmodule

Laat een bericht achter

Productomschrijving

FWD-60W-48S serie 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULE

Belangrijkste kenmerken

Hoge efficiëntie: 90%
Maximaal uitgangsvermogen: maximaal 60 W
Input/Output Isolatie: 1500VDC
Ultracompacte maat: 35,4 * 25,1 * 12,7 mm
Hoge betrouwbaarheid: geen interne aluminium- en tantalum-electrolytische condensatoren
Bescherming tegen overstroom, overspanning en kortsluiting
Toepassingen: Militair onderzoek, industriële besturing, radar, vuurbesturing, raketgebonden, communicatiesystemen

Model specificaties

Model	Invoer (VDC)	Uitgang (VDC)	Uitgangsstroom	Ripple Vp-p	Efficiëntie	Grootte
WBDC60W-48S3R3	met een vermogen van niet meer dan 10 kW	3.3V	12A	80 mV	87%	35.4 maal 25.1 maal 12.7
WBDC60W-48S05	met een vermogen van niet meer dan 10 kW	5V	12A	80 mV	88%	35.4 maal 25.1 maal 12.7
WBDC60W-48S06	met een vermogen van niet meer dan 10 kW	6V	10A	80 mV	88%	35.4 maal 25.1 maal 12.7
WBDC60W-48S08	met een vermogen van niet meer dan 10 kW	8V	7.5A	100 mV	88.50%	35.4 maal 25.1 maal 12.7
WBDC60W-48S12	met een vermogen van niet meer dan 10 kW	12V	5A	100 mV	90%	35.4 maal 25.1 maal 12.7
WBDC60W-48S15	met een vermogen van niet meer dan 10 kW	15V	4A	100 mV	90%	35.4 maal 25.1 maal 12.7
WBDC60W-48S24	met een vermogen van niet meer dan 10 kW	24V	2.5A	100 mV	89%	35.4 maal 25.1 maal 12.7
WBDC60W-48S28	met een vermogen van niet meer dan 10 kW	28V	2.14A	100 mV	89%	35.4 maal 25.1 maal 12.7
WBDC60W-48S48	met een vermogen van niet meer dan 10 kW	48 V	1.25A	200 mV	89%	35.4 maal 25.1 maal 12.7

Belangrijke opmerkingen

Alle gegevens worden getest bij +25°C, tenzij anders aangegeven, onder nominale invoer/uitvoer, volle belasting en zuivere weerstandsbelasting.

Neem contact met ons op voor aangepaste uitgangsspanningsvereisten.

Modellen met "N" postfix geven negatieve logica, flens-R configuratie.

Regels voor de benaming van het achtervoegsel plus M (activering van 55 graden): N-R-M

Invoerparameters

Invoerparameter	Opmerking	Min.	Typisch	Maximaal	Eenheid
Invoerspanningsbereik	48Vin	18	48	75	VDC
Inlaatspanning	Transitoir (1s)			80	VDC
Zet de spanning aan.		16.5	17.2	18	VDC
Schakel de spanning uit.		16.3	16.7	17	VDC
Geen inlaatstroom van de belasting	Uitgang zonder belasting 48Vin		50		mA
Input/outputfiltering	π type	Meervoudig
Logic inschakelen	Positieve logica: aan (Pin open inschakelen), uit (Pin kortsluiting inschakelen) Negatieve logica: Power off (Pin open inschakelen), Power on (Pin short)

Algemene specificaties

Algemene specificatie	Opmerking	Min.	Typisch	Maximaal	Eenheid
Input/output isolatiespanning		1500			VDC
Inlaatspanning/isolatie van de behuizing		1500			VDC
Uitgangsspanning/isolatie van de behuizing		500			VDC
Isolatieweerstand	DC500V	100			MΩ
Schakelfrequentie		280	330	350	kHz
Werktemperatuur		-40		100	°C
Bergingstemperatuur		- 55		125	°C
Bescherming	Vochtbestendig, zoutbestendig, schimmelbestendig
Grootte		35.4 * 25.1 * 12.7			mm
Koelmethode	Convectie, gedwongen luchtkoeling, geleiding
Gewicht		31			g

Standaarden voor selectieonderzoek

Proefproject	Metode	Testconditie	Industriële kwaliteit	Militaire rang
Interne visuele controle	GJB548B, 2017.1		100%	100%
Hoogtemperatuuropslag	GJB150.3A	+125°C, 48 uur		100%
Lagering bij lage temperatuur	GJB150.3A	-55°C, 48 uur		100%
Temperatuurcyclus	GJB548B, 1010.1	-55 ̊+125°C, 10 maal		100%
Onderzoek van de tussenspanning	-	Tc = +25°C		100%
Inbranden		Tc = +85°C, 48 uur	Willekeurige controle	100%
Eindelektrische test	Productspecificatie	-40°C, +25°C, +85°C (Tc)	100%	100%
Externe visuele controle	GJB548B, 2009.1		100%	100%

Fysieke afmetingen

Grootte: 33,2 mm (lengte) * 22,8 mm (breedte) * 9,1 mm (hoogte)

Pinconfiguratie

Pinnetje	Symbool	Functie
1	Ik ben...	Invoer negatief
2	Vervaardiging	Beheerpunt
3	Vi+	Invoer positief
4	Vo+	Output positief
5	S+	Sensor einde positief
6	Verzorging	Einde van de spanningsregeling
7	Ik ben...	Sensor eind negatief
8	Vo-	Uitvoer negatief
