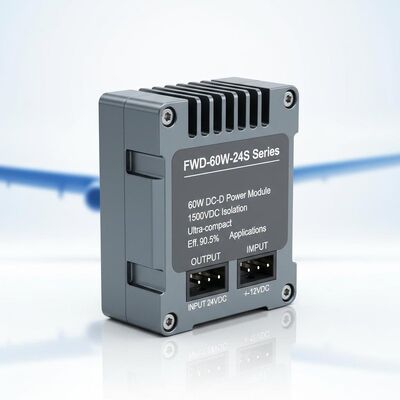

FWD-60W-24S Series 60W DC-DC Power Module met 1500VDC isolatie, ultracompacte grootte en hoge efficiëntie 90,5% voor luchtvaarttoepassingen

  • FWD-60W-24S Series 60W DC-DC Power Module with 1500VDC Isolation, Ultra-compact Size, and High Efficiency 90.5% for Aviation Applications
  • FWD-60W-24S Series 60W DC-DC Power Module with 1500VDC Isolation, Ultra-compact Size, and High Efficiency 90.5% for Aviation Applications
Plaats van herkomst China
Merknaam Forward
Modelnummer FWD-60W-24S-serie
Min. bestelaantal 1
Levertijd 5-8 werkdagen
Betalingscondities L/C, T/T
Levering vermogen 10000/jaar
Productdetails
Ingang (VDC) 9~40V Maat 35,4 × 25,1 × 12,7 mm
Temperatuur cyclus -55~ + 125℃, 10 keer gewicht 31g
koelmethode Convectie, geforceerde luchtkoeling, geleiding Bescherming Vochtbestendig, zoutsproeibestendig, schimmelbestendig
Markeren

1500VDC DC-DC-voedingsmodule

,

Ultracompacte DC-DC-voedingsmodule

,

DC-DC-voedingsmodule voor luchtvaarttoepassingen
Laat een bericht achter
Productomschrijving

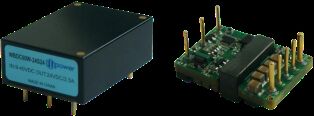

FWD-60W-24S-serie 60W DC-DC-krachtmodule
FWD-60W-24S Serie 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULE met 1500VDC isolatie en ultracompact ontwerp voor veeleisende luchtvaarttoepassingen.
Belangrijkste kenmerken
  • Hoge efficiëntie: 90,5%
  • Maximaal uitgangsvermogen: maximaal 60 W
  • Input/Output Isolatie: 1500VDC
  • Ultracompacte maat: 35,4 × 25,1 × 12,7 mm
  • Hoge betrouwbaarheid: geen interne aluminium- en tantalum-electrolytische condensatoren
  • Bescherming tegen overstroom, overspanning en kortsluiting
  • Toepassingen: industriële besturing, radar, vuurwapenbesturing, raketdrager, communicatiesystemen
Model specificaties
Model Invoer (VDC) Uitgang (VDC) Uitgangsstroom Ripple Vp-p Efficiëntie Grootte
WBDC60W-24S3R3 9-40V 3.3V 12A 80 mV 870,5% 35.4 maal 25.1 maal 12.7
WBDC60W-24S05 9-40V 5V 12A 80 mV 88% 35.4 maal 25.1 maal 12.7
WBDC60W-24S06 9-40V 6V 10A 80 mV 88% 35.4 maal 25.1 maal 12.7
WBDC60W-24S08 9-40V 8V 7.5A 100 mV 89% 35.4 maal 25.1 maal 12.7
WBDC60W-24S12 9-40V 12V 5A 100 mV 900,5% 35.4 maal 25.1 maal 12.7
WBDC60W-24S15 9-40V 15V 4A 100 mV 90% 35.4 maal 25.1 maal 12.7
WBDC60W-245S24 9-40V 24V 2.5A 100 mV 880,5% 35.4 maal 25.1 maal 12.7
WBDC60W-24S28 9-40V 28V 2.14A 100 mV 880,5% 35.4 maal 25.1 maal 12.7
WBDC60W-24S32 9-40V 32 V 1.87A 200 mV 89% 35.4 maal 25.1 maal 12.7
WBDC60W-24S36 9-40V 36 V 1.66A 200 mV 89% 35.4 maal 25.1 maal 12.7
WBDC60W-24S48 9-40V 48 V 1.25A 200 mV 880,5% 35.4 maal 25.1 maal 12.7
Alle gegevens worden getest bij +25°C, tenzij anders aangegeven, onder nominale invoer/uitvoer, volle belasting en zuivere weerstandsbelasting.
Neem contact met ons op voor aangepaste uitgangsspanningsvereisten.
Modellen met "N" postfix geven negatieve logica, flens-R configuratie.
Regels voor de benaming van het achtervoegsel plus M (activering van 55 graden): N-R-M
Invoerparameters
Invoerparameter Opmerking Min. Typisch Maximaal Eenheid
Invoerspanningsbereik 24Vin 9 24 40 VDC
Inlaatspanning Transitoir (1s)

50 VDC
Zet de spanning aan.
7.6 8.2 9 VDC
Schakel de spanning uit.
6.7 7 8 VDC
Geen inlaatstroom van de belasting Uitgang zonder belasting 24Vin
65
mA
Input/outputfiltering π type
Meervoudig

Logic inschakelen Positieve logica: aan (Pin open inschakelen), uit (Pin kortsluiting inschakelen)
Negatieve logica: Power off (Pin open inschakelen), Power on (Pin short)



Algemene specificaties
Algemene specificatie Opmerking Min. Typisch Maximaal Eenheid
Input/output isolatiespanning
1500

VDC
Inlaatspanning/isolatie van de behuizing
1500

VDC
Uitgangsspanning/isolatie van de behuizing
500

VDC
Isolatieweerstand DC500V 100

MΩ
Schakelfrequentie
240 330 350 kHz
Werktemperatuur
-40
100 °C
Bergingstemperatuur
- 55
125 °C
Bescherming Vochtbestendig, zoutbestendig, schimmelbestendig



Grootte

35.4 * 25.1 * 12.7
mm
Koelmethode Convectie, gedwongen luchtkoeling, geleiding



Gewicht

31
g
Standaarden voor selectieonderzoek
Proefproject Metode Testconditie Industriële kwaliteit Graad
Interne visuele controle GJB548B, 2017.1
100% 100%
Hoogtemperatuuropslag GJB150.3A +125°C, 48 uur
100%
Lagering bij lage temperatuur GJB150.3A -55°C, 48 uur
100%
Temperatuurcyclus GJB548B, 1010.1 -55 ̊+125°C, 10 maal
100%
Onderzoek van de tussenspanning - Tc = +25°C
100%
Inbranden
Tc = +85°C, 48 uur Willekeurige controle 100%
Eindelektrische test Productspecificatie -40°C, +25°C, +85°C (Tc) 100% 100%
Externe visuele controle GJB548B, 2009.1
100% 100%
Fysieke afmetingen
Grootte: 33,2 mm (lengte) × 22,8 mm (breedte) × 9,1 mm (hoogte)
FWD-60W-24S Series 60W DC-DC Power Module met 1500VDC isolatie, ultracompacte grootte en hoge efficiëntie 90,5% voor luchtvaarttoepassingen 0
Pinconfiguratie
Pinnetje Symbool Functie
1 Ik ben... Invoer negatief
2 Vervaardiging Beheerpunt
3 Vi+ Invoer positief
4 Vo+ Output positief
5 S+ Sensor einde positief
6 Verzorging Einde van de spanningsregeling
7 Ik ben... Sensor eind negatief
8 Vo- Uitvoer negatief
