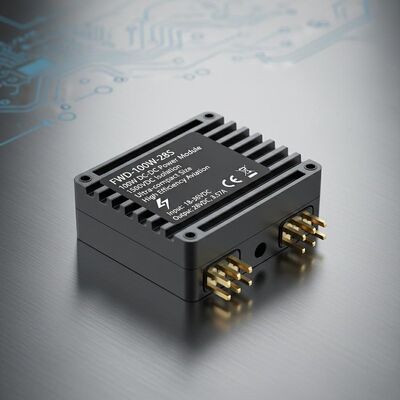

FWD-100W-28S Series 100W DC-DC Power Module met 1500VDC isolatie en ultracompacte grootte voor hoog efficiënte luchtvaarttoepassingen
| Plaats van herkomst | China |
|---|---|
| Merknaam | Forward |
| Modelnummer | FWD-100W-48S-serie |
| Min. bestelaantal | 1 |
| Levertijd | 5-8 werkdagen |
| Betalingscondities | L/C, T/T |
| Levering vermogen | 10000/jaar |
Neem contact met me op voor gratis monsters en coupons.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Als u zich zorgen maakt, bieden we 24-uurs online hulp.
xProductdetails
| Ingang (VDC) | 36~75V | Maat | 35,4 × 25,1 × 12,7 mm |
|---|---|---|---|
| Temperatuur cyclus | -55~ + 125℃, 10 keer | Gewicht | 31g |
| Koelmethode | Convectie, geforceerde luchtkoeling, geleiding | Bescherming | Vochtbestendig, zoutsproeibestendig, schimmelbestendig |
| Markeren | 1500VDC Isolatie DC-DC Power Module,Ultracompacte grootte luchtvaartkrachtmodule,Hoge efficiëntie 90 |
||
Productomschrijving

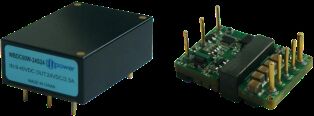

FWD-100W-48S serie 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULE
Belangrijkste kenmerken
- Hoge efficiëntie: 90,5%
- Maximaal uitgangsvermogen: maximaal 100 W
- Input/Output Isolatie: 1500VDC
- Ultracompacte maat: 35,4 * 25,1 * 12,7 mm
- Hoge betrouwbaarheid: geen interne aluminium- en tantalum-electrolytische condensatoren
- Bescherming tegen overstroom, overspanning en kortsluiting
- Toepassingen: Militair onderzoek, industriële besturing, radar, vuurbesturing, raketgebonden, communicatiesystemen
Model specificaties
| Model | Invoer (VDC) | Uitgang (VDC) | Uitgangsstroom | Ripple Vp-p | Efficiëntie | Grootte |
|---|---|---|---|---|---|---|
| WBDC100W-48S05 | 36 tot en met 75 V | 5V | 16A | 80 mV | 88% | 35.4 maal 25.1 maal 12.7 |
| WBDC100W-48S12 | 36 tot en met 75 V | 12V | 8.33A | 100 mV | 890,5% | 35.4 maal 25.1 maal 12.7 |
| WBDC100W-48S15 | 36 tot en met 75 V | 15V | 6.66A | 100 mV | 900,5% | 35.4 maal 25.1 maal 12.7 |
| WBDC100W-485S24 | 36 tot en met 75 V | 24V | 4.16A | 150 mV | 89% | 35.4 maal 25.1 maal 12.7 |
| WBDC100W-48S28 | 36 tot en met 75 V | 28V | 3.57A | 150 mV | 89% | 35.4 maal 25.1 maal 12.7 |
Belangrijke opmerkingen
Alle gegevens worden getest bij +25°C, tenzij anders aangegeven, onder nominale invoer/uitvoer, volle belasting en zuivere weerstandsbelasting.
Neem contact met ons op voor aangepaste uitgangsspanningsvereisten.
Modellen met "N" postfix geven negatieve logica, flens-R configuratie.
Regels voor de benaming van het achtervoegsel plus M (activering van 55 graden): N-R-M
Invoerparameters
| Invoerparameter | Opmerking | Min. | Typisch | Maximaal | Eenheid |
|---|---|---|---|---|---|
| Invoerspanningsbereik | 48Vin | 36 | 48 | 75 | VDC |
| Inlaatspanning | Transitoir (1s) | 80 | VDC | ||
| Zet de spanning aan. | 33.6 | VDC | |||
| Schakel de spanning uit. | 33.1 | VDC | |||
| Geen inlaatstroom van de belasting | Uitgang zonder belasting 24Vin | 110 | mA | ||
| Input/outputfiltering | π type | Meervoudig | |||
| Logic inschakelen | Positieve logica: aan (Pin open inschakelen), uit (Pin kortsluiting inschakelen) Negatieve logica: Power off (Pin open inschakelen), Power on (Pin short) |
||||
Algemene specificaties
| Algemene specificaties | Opmerking | Min. | Typisch | Maximaal | Eenheid |
| Invoer/Uitvoer | 1500 | VDC | |||
| Isolatie-spanning | |||||
| Invoer/buitenbekleding | 1500 | VDC | |||
| Output/buitenbekleding | 500 | VDC | |||
| Isolatieweerstand | D.C.500 V | 100 | MΩ | ||
| Schakelfrequentie | 200 | 320 | 400 | Khz | |
| Werktemperatuur | -40 | 100 | °C | ||
| Bewaarplaats temperatuur | - 55 | 125 | °C | ||
| Beschermende eigenschappen | Vochtbestendig, zoutbestand en schimmelbestendig | ||||
| Externe afmetingen | 35.4 × 25. 1 × 12.7(L ×W ×H) | mm | |||
| Koelmethode | Convectie, gedwongen luchtkoeling, geleiding | ||||
| Gewicht | 31 | g | |||
| Proefproject | Metode | Testconditie | Industriële kwaliteit | Militaire rang |
|---|---|---|---|---|
| Interne visuele controle | GJB548B, 2017.1 | 100% | 100% | |
| Hoogtemperatuuropslag | GJB150.3A | +125°C, 48 uur | 100% | |
| Lagering bij lage temperatuur | GJB150.3A | -55°C, 48 uur | 100% | |
| Temperatuurcyclus | GJB548B, 1010.1 | -55 ̊+125°C, 10 maal | 100% | |
| Onderzoek van de tussenspanning | - | Tc = +25°C | 100% | |
| Inbranden | Tc = +85°C, 48 uur | Willekeurige controle | 100% | |
| Eindelektrische test | Productspecificatie | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Externe visuele controle | GJB548B, 2009.1 | 100% | 100% |
Fysieke afmetingen
Grootte: 33,2 mm (lengte) * 22,8 mm (breedte) * 9,1 mm (hoogte)
Pinconfiguratie
| Pinnetje | Symbool | Functie |
|---|---|---|
| 1 | Ik ben... | Invoer negatief |
| 2 | Vervaardiging | Beheerpunt |
| 3 | Vi+ | Invoer positief |
| 4 | Vo+ | Output positief |
| 5 | S+ | Sensor einde positief |
| 6 | Verzorging | Einde van de spanningsregeling |
| 7 | Ik ben... | Sensor eind negatief |
| 8 | Vo- | Uitvoer negatief |
