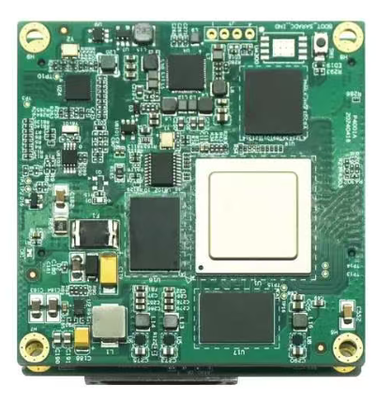

Ascend 310B beeldverwerkingsbord met hoog rekenvermogen, heterogene architectuur en rijke interfacebronnen voor Edge AI-toepassingen

  • Ascend 310B High-Computing-Power Image Processing Board with Heterogeneous Architecture and Rich Interface Resources for Edge AI Applications
Plaats van herkomst China
Merknaam Forward
Modelnummer FWD-310B
Min. bestelaantal 1
Levertijd 5-8 werkdagen
Betalingscondities T/T
Levering vermogen 10000/jaar
Productdetails
Markeren

Ascend 310B beeldverwerkingsbord

,

edge AI heterogeen architectuurbord

,

thermische beeldvorming monocular met rijke interfaces
Laat een bericht achter
Productomschrijving
Ascend 310B beeldverwerkingsbord met hoog rekenvermogen voor infraroodcamera's / warmtebeeldcamera's
Productoverzicht
Dit intelligente beeldverwerkingsbord is ontworpen voor edge-side toepassingen, met een heterogene architectuur die de Huawei Ascend 310-serie (ZXA41D20) processor en JFM7K230T FPGA combineert. Gekenmerkt door hoge integratie, beschikbaarheid en schaalbaarheid, levert het efficiënt intelligent inference computing en biedt het tegelijkertijd algemene CPU- en GPU-verwerkingsmogelijkheden met gespecialiseerde beeldverwerkingsfuncties en overvloedige interfacebronnen.
Toepassingen
Dit bord dient als een kerncomponent die is geïntegreerd in apparatuur zoals zoekers, elektro-optische (EO) pods en cardanische ophangingen/torentjes voor doelobservatie, richten en verkenning door de inzet van verschillende applicatiesoftware of algoritmische programma's.
Belangrijkste kenmerken
  • Heterogene architectuur:CPU+NPU+GPU multi-core verwerkingsarchitectuur die voldoet aan de AI-inferentie-eisen van de edge en tegelijkertijd CPU- en GPU-functionaliteiten ondersteunt
  • Rijke interfacebronnen:Grote verscheidenheid aan video- en communicatie-interfaces voor uiteenlopende scenariovereisten
  • Speciale beeldverwerkingseenheid:Hardwareversnelde beeldvoorverwerking en videocodering/decoderingsfuncties
  • Brede kaderondersteuning:Ondersteunt reguliere neurale netwerkmodellen en programmeerframeworks
  • Geoptimaliseerde SWaP-C:Hoge integratie, ultracompacte vormfactor en kosteneffectiviteit
  • Inkoop van 100% inheemse componenten:Maakt gebruik van 100% binnenlandse componenten voor onafhankelijke beheersbaarheid en beveiliging van de toeleveringsketen
Belangrijkste prestatiespecificaties
Functies
  • SDI Video Capture: invoer en acquisitie van videobronnen via SDI-interfaces
  • CameraLink-beeldacquisitie: beeldopname van standaard industriële CameraLink-camera's
  • MIPI CSI Camera Interfacing: Directe beeldopname van MIPI CSI-cameramodules
  • Seriële communicatie: Robuuste seriële communicatiemogelijkheden (UART/RS-232/RS-422/RS-485)
  • Ethernet-connectiviteit: snelle Ethernet-communicatiemogelijkheden
  • Model Inference Runtime: Geoptimaliseerde omgeving voor AI-inferentie die YOLO-, ResNet-, ViT-, LSTM-, MobileNet- en VGG-netwerken ondersteunt
  • Videocodering: realtime hardwarecodering in H.265 (HEVC) en H.264 (AVC) formaten
Kernhardwareconfiguratie
Configuratie Specificaties
CPU Ascend 310B, 4x TAISHAN V200M, 1,6 GHz
NPU 1x DaVinci V300 AI-kern @ 1,0 GHz
INT8: 20 TOPS
FP16: 10 TFLOPS
GPU ARM Mali G52 GPU-kern
FPGA JFM7K230T-type
RAM 12 GB LPDDR4X (96-bits)
Ingebouwde opslag 64 MB SPI-flitser
Coderen/decoderen H.264/H.265-decodering: 40-kanaals 1080P bij 30FPS, 4-kanaals 4K bij 75FPS
H.264/H.265-codering: 20-kanaals 1080P bij 30FPS, 3-kanaals 4K bij 50FPS
Hardware-interfaces
Interface Specificaties Beschrijving
Voeding Gelijkstroom 12V ±1V Maximale stroom: 2,5A; typisch: ~1,5A; micro-rechthoekige connector
Video-ingang 2× SDI 3G-SDI, HD-SDI; tot 1920×1080@60fps; SMA RF-connectoren
Video-ingang 1 × CameraLink 1x Volledig of 2x Basis; maximaal 1280 x 1024 bij 100 fps; SDR26-connectoren
Video-ingang 2× MIPI CSI Twee 4-baans MIPI CSI-interfaces; micro-coaxiale connectoren
Video-uitvoer 2× Ethernet-poorten Gigabit automatisch onderhandelen Ethernet; RJ45-interfaces
USB 1 × USB 3.0 Type-C
Seriële poort 6 × RS422 6-kanaals 310B RS422 seriële poort
Seriële poort 4× RS422 4-kanaals FPGA RS422 seriële poort
Seriële poort 2 × UART Hergebruik 2 van de 6 310B RS422 seriële poorten
Bordspecificaties
Ascend 310B Image Processing Board dimensional schematic diagram Ascend 310B Image Processing Board hardware interface layout
Installatieafmetingen: 140 mm (L) × 95 mm (B) (exclusief connectoren). Het schematische diagram van de kaartafmetingen wordt getoond in Figuur 1. Hardware-interfaces worden getoond in Figuur 2.
Aanpassingsvermogen aan het milieu
Bedrijfstemperatuur: -40℃ tot +60℃
Ondersteuning voor softwareontwikkeling
Stuurprogrammasoftware
Alle kernstuurprogramma's voor randapparatuur zijn aangepast en geverifieerd op het openEuler-besturingssysteem. Gebruikers kunnen applicatielaagontwikkeling uitvoeren met behulp van standaardsysteemaanroepen zonder complexe onderliggende driverproblemen.
  • Kernprocessorstuurprogramma:Volledige aanpassing van de Ascend 310B-systeemstuurprogramma's, inclusief energiebeheer, klokbeheer en interruptcontrole
  • Video-invoerstuurprogramma's:Aangepaste SDI-, CameraLink- en MIPI CSI-interfaces met stabiele acquisitie- en verwerkingsmogelijkheden
  • Netwerkinterfacestuurprogramma:Adaptief Gigabit Ethernet ondersteunt netwerkvideostreaming en bediening op afstand
  • Communicatie-interfacestuurprogramma's:Aangepaste UART-, I2C- en GPIO-interfaces voor extern apparaatbeheer en gegevensinteractie
Video-opname
Het bord integreert drie soorten video-invoerinterfaces om te voldoen aan verschillende vereisten voor sensorconnectiviteit:
  • SDI:Biedt een standaard V4L2-interface voor het verzamelen van gegevens over beeldframes
  • CameraLink:Ondersteunt snelle videogegevensinvoer van industriële camera's met framegrabber SDK
  • MIPI:Biedt standaard V4L2-apparaatknooppunten voor video-opname en beeldgegevensverzameling
Implementatie van algoritmen
Door gebruik te maken van de intelligente heterogene computerarchitectuur van CANN, levert het bord zeer efficiënte en stabiele inferentiemogelijkheden ter ondersteuning van reguliere AI-frameworks, waaronder MindSpore, PyTorch, PaddlePaddle en TensorFlow met MindX-applicatie-inschakelingscomponenten.
Het platform voert op efficiënte wijze visietaken uit, zoals doeldetectie, objectclassificatie en doeltracering, en biedt een uitgebreide AI-inferentieruntimeomgeving en ontwikkelingsinterfaces.
Voorbeeldalgoritme dat projecten uitvoert ter referentie:
  • Doeldetectie:Implementatievoorbeeld gebaseerd op modellen uit de YOLO-serie voor realtime videostreamanalyse
  • Doel volgen:Geïntegreerde trackingalgoritmevoorbeelden voor gesloten-luscontrole op basis van missafstandsgegevens
  • Videostream-integratie:Volledige video-AI-verwerkingspijplijn met realtime visualisatie van OSD-resultaten
Opmerking: voorbeelden zijn alleen ter referentie voor de technische implementatie; wij zijn niet verantwoordelijk voor de prestaties of effectiviteit van de algoritmen zelf.
Controlelijst voor levering van producten
NEE. Substantie AANTAL
1 Beeldverwerkingskaart 1 set
2 Koellichaam 1 st
3 Stroomkabel 1 set
4 Video-ingangskabel (SDI). 2 stuks
5 Video-ingangskabel (MIPI). 2 stuks
6 Video-uitgang (netwerk)kabel 1 st
7 RS422 seriële kabel 1 st
8 Externe synchronisatiekabel 1 st
9 Gebruikershandleiding 1
10 Certificaat van overeenstemming 1
