FWD-2.0 RK3588 beeldverwerkingsbord met 8K video codering 6 TOPS NPU en dual-channel video input voor infraroodcamera's

  • FWD-2.0 RK3588 Image Processing Board with 8K Video Encoding 6 TOPS NPU and Dual-Channel Video Input for Infrared Cameras
Plaats van herkomst China
Merknaam Forward
Modelnummer FWD-2.0RK3588
Min. bestelaantal 1
Levertijd 5-8 werkdagen
Betalingscondities T/T
Levering vermogen 10000/jaar
Productdetails
Markeren

RK3588 beeldverwerkingsbord

,

8K videocodeerbord

,

infraroodcamera video-invoerbord
Laat een bericht achter
Productomschrijving
FWD-2.0 RK3588 Kosteneffectief beeldverwerkingsbord
Embedded Image Processing Board voor infraroodcamera's / thermische beeldvormers
Productoverzicht

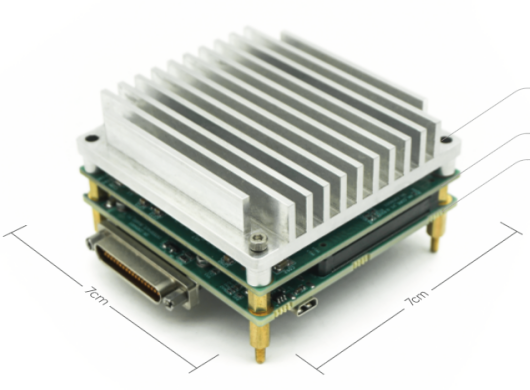

Dit ingebedde beeldverwerkingsbord heeft een afmeting van 70×70×17 mm en bestaat uit een kernbord van de hoofdprocessor (SOM) en een dragerbord voor beeldverwerking.Het kernbord is voorzien van Rockchip's vlaggenschip RK3588 processor gebouwd op een 8nm LP proces, met een octa-core 64-bit CPU op basis van Cortex-A76+A55 architectuur en een hoofdfrequentie tot 2,4 GHz.Het integreert een AI NPU die in staat is om 6 TOPS rekenkracht te leveren en ondersteunt mainstream deep learning frameworks.
Het bord integreert dual-channel-invoer voor SDI digitale video en PAL analoge video, terwijl het zowel SDI video als netwerkvideo uitgangen ondersteunt.het maakt een stabiele en efficiënte video-gegevensoverdracht mogelijk voor hoogwaardige ingebedde visie-systemenHet product heeft de kerndriver aanpassing onder Linux (Ubuntu RootFS) omgeving voltooid, waardoor directe applicatie-laag ontwikkeling.
Toepassingen
Met de inzet van verschillende applicatie- of algoritmische softwareprogramma's, dient dit beeldverwerkingsbord als een kerncomponent geïntegreerd in apparaten zoals zoekmachines, pods,met een vermogen van meer dan 10 W, waardoor het doel waarneming, richten en verkenning wordt vergemakkelijkt.
Belangrijkste kenmerken
  • SDI digitale video-opname:met een capaciteit voor het opnemen van SDI-digitaal video-signaal
  • PAL analoge video-opname:Uitgerust met analoge PAL-videosignaalopname
  • Seriecommunicatie:met een vermogen tot seriecommunicatie
  • Netwerkcommunicatie:Uitgerust met netwerkcommunicatievermogen
  • Type-C Interface & Expansion:Kenmerken Type-C-interface met ondersteuning voor USB 3.1 en perifere uitbreiding voor desktop-systeemoperaties
  • HDMI-uitgang:voorzien van een HDMI-uitvoercapaciteit
  • AI Inferentie Runtime Omgeving:Ingebouwde AI inferentie runtime omgeving met tri-core architectuur en 6 TOPS rekenkracht; ondersteunt meerdere gegevensprecisie, waaronder INT4, INT8, INT16, FP16, BF16 en TF32
  • Video codering:Ondersteunt videocodering in formaten zoals H.265 en H.264
Hardwarekonfiguratie
Configuratie Specificaties
CPU Rockchip RK3588: Octa-core 64-bit big-little architectuur (4x Cortex-A76 + 4x Cortex-A55)
NPU 6 TOPS rekenkracht, triple-core architectuur, ondersteunt INT4/INT8/INT16/FP16/BF16/TF32
GPU's ARM Mali-G610 MC4, OpenGL ES 1.1/2.0/3.1/3.2Vulkan 1.1/1.2, OpenCL 1.1/1.2/2.0, Ingebed High-Performance 2D Image Acceleration Module
Multimedia Ondersteunt H.265/H.264/AV1/VP9/AVS2 video decodering tot 8K@60FPS; Ondersteunt H.264/H.265 video codering tot 8K@30FPS
RAM 8 GB LPDDR4X
Ingebouwde opslag 64 GB eMMC
Vergroot de opslagruimte Standaard SD-kaartsleuf, ondersteunt tot 128 GB
Interface met hoge snelheid Ondersteunt PCIe 3.0 / PCIe 2.0 / Type-C / USB 3.1 / USB 2.0
Hardware-interfaces
Interface Specificaties Beschrijving
Stroomvoorziening DC 12V ±1V Maximale werkstroom 1,2 A, typisch gebruik ongeveer 0,5 A; via een miniatuur aansluiting
Video-invoer 1* SDI Digitale video-invoer, maximale resolutie 1920x1080 bij 60 fps, met behulp van MCX-type RF-aansluitingen
Video-invoer 1* PAL Analoge video-invoer, 720x576 @ 25 fps, met behulp van MCX-type RF-connectoren
Video-invoer 1 * SDI 3G-SDI, HD-SDI
Video-uitgang 2* HDMI Micro-interface
Internet 1* Ethernet Gigabit autoverhandelende Ethernet-poort, met behulp van miniatuur 1.25 connector
USB 1 * USB 3.1 Type-C
Reekspoort 3 * RS422
1* RS232		 Standaard transmissiesnelheid: 115.200 bps
UART
Specificaties van het bord
FWD-2.0 RK3588 Image Processing Board dimensions schematic diagram FWD-2.0 RK3588 Image Processing Board hardware interfaces diagram
Afmetingen van de installatie: 70 mm (L) × 70 mm (W) (exclusief aansluitingen); hoogte niet meer dan 34 mm (inclusief hitteafvoer). Het schema van de afmetingen van de platen is weergegeven in figuur 1.De hardware-interfaces zijn weergegeven in figuur 2.
Aanpassingsvermogen aan het milieu
Werktemperatuur: -40°C tot +60°C
Ondersteuning bij de ontwikkeling van software
Dit product heeft de aanpassing en verificatie voltooid van alle kerndrivers voor perifere apparaten op basis van Linux (standaard uitgerust met Ubuntu-bestandsysteem).Gebruikers kunnen rechtstreeks de ontwikkeling van de applicatielaag uitvoeren met behulp van standaard systeemoproepen zonder complexe problemen op laag niveau.
Bestuurderssoftware
  • Core Processor Drivers:Geadapteerde stroombeheer-, klok-, onderbrekings- en DMA-controllers van RK3588, die zorgen voor een efficiënte planning van de CPU- en NPU-verwerkingscapaciteit
  • Video-invoerdrivers:
    • SDI-bestuurder:Geadapteerde digitale videoreceiverchip, ondersteunend stabiele opname en synchronisatie van SDI-signalen met hoge definitie
    • PAL-chauffeur:Geadapteerde analoge videodecoderchip en voltooide timing alignment voor BT.656-interface, die standaard V4L2-apparaatknooppunten biedt
  • Video-uitvoerdriver:geschikte SDI-zenderchip en voorzien van stuurprogramma's voor beeldschermen, voor ondersteuning van videocaderstreaming en beeldschermen
  • Netwerkinterface driver:Adaptieve Gigabit Ethernet, ondersteunt netwerkvideo stream (RTSP) streaming en afstandsbediening
  • Communicatieinterface-drivers:Geadapteerde ingebouwde interfaces met inbegrip van UART, I2C en GPIO voor directe besturing en gegevensinteractie met externe apparaten
Video-opname
Het bord integreert twee soorten video-invoerinterfaces om aan verschillende sensorverbindingsvereisten te voldoen:
  • SDI digitale video-invoer:Bestuurder aangepast aan relevante serialisator/deserializator (SerDes), die standaard V4L2-interface biedt voor het verkrijgen van beeldframe-gegevens
  • PAL analoge video-invoer:Ondersteunt analoge infrarood (IR) invoer met aangepaste analoge video decoder chip voor signaalconversie en V4L2 raamwerk verwerking
Video-invoer Specificaties voor de verzameling Kleurenruimte
Camera met zichtbaar licht 1920x1080@60fps 1920x1080@50fps RGB24/NV12
Infraroodcamera 720x576@25fps RGB24
Algorithme-implementatie
Integreert tri-core architectuur NPU ondersteunt INT4/INT8/INT16/FP16 hybride operaties voor complexe visie taken, waaronder object detectie, classificatie en tracking.Biedt RKNN Runtime API voor het laden van RKNN modellen, het beheren van inputs/outputs en het uitvoeren van inferentieberekeningen op NPU.
Voor een snelle start worden voorbeelden van algoritmen gegeven:
  • Object detectie:Voorbeeld van YOLOv5-implementatie voor objectdetectie in realtime op vastgelegde videostreams
  • Object Tracking:Voorbeelden van geïntegreerde traceeralgoritmen voor gesloten-lusbesturing op basis van gegevens over de afstand van de missing
  • Integratie met videostreams:Voorbeeldprogramma toont het voeden van beeldframes in NPU voor inferentie en het overleggen van resultaten via OSD-functie
Opmerking: Voorbeelden dienen alleen als technische begeleiding; prestaties of werkzaamheid van algoritmen zijn niet gegarandeerd.
Checklijst van de levering van het product
Nee, dat is niet zo. Stoffen De hoeveelheid Opmerking
1 Beeldverwerkingskaart 1 set
2 Warmteafvoer 1 stuks
3 Stroomkabel 1 set Socketmodel: J30JZLN37ZKWA000
Vervaardiging van elektrische apparatuur
(Inbegrepen stekker met 200 mm looddraad)
Reekskabel
Netwerkkabel
4 Micro USB-kabel 2 stuks Gebruikt voor het knipperen van de bestuurder
5 Video-invoerkabel 2 stuks MCX-J3 rechthoekige naar BNC mannelijke adapter, 50Ω, 400mm
6 Video-uitgangskabel 1 stuks MCX-J3 rechthoekige naar BNC mannelijke adapter, 50Ω, 400mm
7 Type C-kabel 1 stuks Voor USB-adapters
8 HDMI-kabel 1 stuks Micro-interface
9 Gebruikershandleiding 1 Digitale bestanden (inclusief voorbeeldbroncode)
10 Certificaat van conformiteit 1 Papieren documenten
