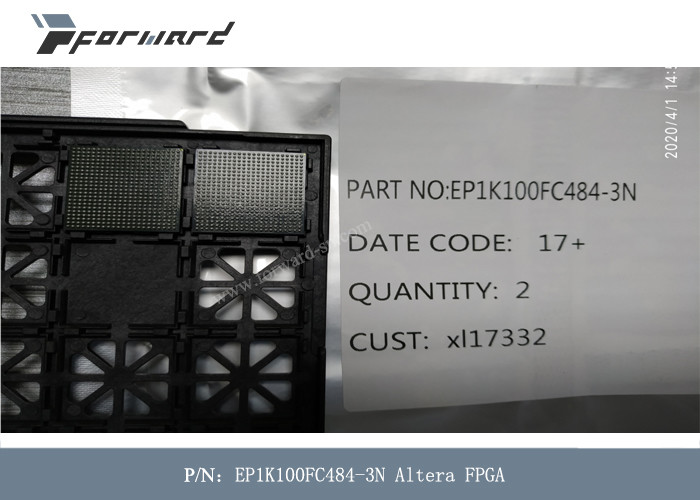

Luchtvaartdelen EP1K100FC484-3N Aantal Logicaelementen 4992 le

Luchtvaartdelen EP1K100FC484-3N Aantal Logicaelementen 4992 le

Beschrijvingen van Luchtvaartdelen:

De Altera®acex 1K apparaten verstrekken een matrijs-efficiënte, goedkope architectuur door de architectuur van de raadplegingslijst (LUT) met EABs te combineren. De op lut-gebaseerde logica verstrekt geoptimaliseerde prestaties en efficiency voor gegeven-weg de verwerkings (DSP) ontwerpen, van het register intensieve, wiskundige, of digitale signaal, terwijl EABs RAM, ROM, dubbel-haven RAM, of eerst - in/eerst - uit eerste-uit (FIFO) functies uitvoert. Deze elementen maken ACEX 1K voor complexe logicafuncties en geheugenfuncties zoals digitaal signaalverwerking, brede gegeven-weg manipulatie, gegevenstransformatie en microcontrollers, zoals vereist in krachtige communicatie toepassingen geschikt. Gebaseerd op reconfigurable CMOS SRAM elementen, de architectuur van ACEX 1K alle eigenschappen noodzakelijk neemt om gemeenschappelijke megafunctions van de poortserie, samen met een hoge speldtelling uit te voeren op om een efficiënte interface met systeemcomponenten toe te laten. Het geavanceerde proces en het laag voltagevereiste van de kern 2,5-v staan de apparaten van ACEX toe 1K om aan de vereisten van goedkope, high-volume te voldoen toepassingen die zich van DSL-modems aan goedkope schakelaars uitstrekken.

De capaciteit om de apparaten van ACEX aan te passen 1K laat het volledige testen voorafgaand aan verzending toe en staat de ontwerper toe om zich bij simulatie en de ontwerpcontrole te concentreren. De het apparatenheraanpasbaarheid van ACEX 1K elimineert voorraadbeheer voor de ontwerpen van de poortserie en test vectorgeneratie voor foutendekking

Eigenschappen van Luchtvaartdelen:

■Programmable logic devicen (PLDs die), lage kosten systeem-op-a-programmeerbaar-spaander (SOPC) verstrekken integratie in één enkel apparaat

– Verbeterde ingebedde serie voor het uitvoeren van megafunctions zoals efficiënt geheugen en gespecialiseerde logicafuncties

– Dubbel-havenvermogen met tot breedte met 16 bits per ingebed serieblok (EAB)

– Logicaserie voor algemene logicafuncties

■Hoog - dichtheid

– 10.000 tot 100.000 typische poorten (zie Lijst 1)

– Tot 49.152 RAM-beetjes (4.096 beetjes per EAB, die kan worden gebruikt zonder logicacapaciteit) te verminderen

■Rendabele programmeerbare architectuur voor high-volume toepassingen

– Kosten-geoptimaliseerd proces

– Lage kostenoplossing voor krachtige communicatie toepassingen

■Systeem-vlakke eigenschappen

– Kunnen I/O spelden van MultiVoltTM door apparaten drijven of worden gedreven 2,5-v, 3,3-v, of 5,0-v

– Lage machtsconsumptie

– Tweerichtings I/O prestaties (de insteltijd [tSU] en klok-tooutput-klokt vertraging [tCO]) tot 250 Mhz

– Volledig volgzaam met Lokale de Busspecificatie de van de peripheral component interconnect Speciale Belangengroep (PCI SIG) PCI, Revisie 2,2 voor verrichting 3,3-v bij 33 Mhz of 66 Mhz

Specificaties van Luchtvaartdelen:
