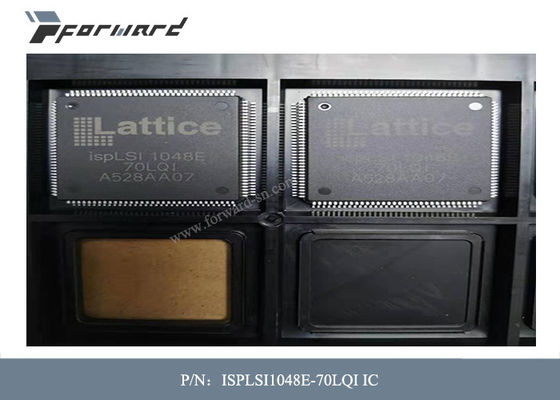

Luchtvaartdelen ISPLSI1048E-70LQI Werkend Leveringsvoltage 5 V

Luchtvaartdelen ISPLSI1048E-70LQI Werkend Leveringsvoltage 5 V

Beschrijvingen van Luchtvaartdelen:

IspLSI 1048E is een Hoogte - dichtheidsprogrammable logic device die 288 Registers, 96 Universele I/O spelden, 12 Specifieke Inputspelden, vier Specifieke spelden van de Klokinput, twee specifieke Globale OE-inputspelden, en een Globale Verpletterende Pool (GRP) bevat. GRP verstrekt volledige interconnectiviteit tussen elk van deze elementen.

IspLSI 1048E biedt 5V niet-vluchtige in-systeemprogrammability van de logica aan, evenals interconnect om echt reconfigurable systemen te verstrekken. Functionele superset van ispLSI 1048 architectuur, het ispLSI1048e apparaat voegt twee toe de nieuwe globale output spelden en twee extra specifieke input toelaat.

De basiseenheid van logica op het ispLSI1048e apparaat is het Generische Logicablok (GLB). GLBs wordt geëtiketteerd A0, A1… F7 (zie Figuur 1). Er zijn een totaal van 48 GLBs in het ispLSI1048e apparaat. Elke GLB heeft 18 input, programmeerbaar EN/OF/Exclusief OF serie, en vier output die kunnen worden gevormd om of combinatorisch te zijn of worden geregistreerd. De input aan GLB komt uit GRP en de specifieke input. Alle GLB-output wordt gebracht terug in GRP zodat zij met de input van een andere GLB op het apparaat kunnen worden verbonden.

Eigenschappen van Luchtvaartdelen:

• HOOG - DICHTHEIDS PROGRAMMEERBARE LOGICA

— 8.000 PLD-Poorten — 96 I/O Spelden, Twaalf Specifieke Input

— 288 Registers — Globale de hoge snelheid verbindt onderling

— Brede Inputgating voor Snelle Tellers, Toestandsmachines, Adresdecoders, enz.

— De kleine Grootte van het Logicablok voor Willekeurige Logica

— Functioneel en speld-uit Compatibel systeem aan ispLSI 1048C

• HOGE PRESTATIESe2cmos® TECHNOLOGIE

— fmax de Maximum Werkende Frequentie van = 125 Mhz

— tpd = 7,5 NS-Propagatievertraging

— De de Compatibele Input en Output van TTL

— Elektrisch Eraseable en Herprogrammeerbaar

— Niet-vluchtig

— 100% getest in Tijd van Vervaardiging

• IN-SYSTEEM PROGRAMMEERBAAR

— In-systeem Programmeerbare slechts 5V (van ISP™)

— Verhoogde Productieopbrengsten, Verminderde Tijd -tijd-toMarket en Betere Productkwaliteit

— Herprogrammeer Gesoldeerde Apparaten voor Snellere Prototyping

• BIEDT MAKKELIJK TE GEBRUIKEN EN SNEL SYSTEEMspeed VAN PLDs MET de DICHTHEID EN de FLEXIBILITEIT VAN SERIES van de GEBIEDS de PROGRAMMEERBARE POORT aan

— Het volledige Programmeerbare Apparaat kan Lijmlogica en Gestructureerde Ontwerpen combineren

— Verbeterd Pin Locking Capability

— Vier Specifieke Spelden van de Klokinput

— Synchrone en Asynchrone Klokken

— De programmeerbare Output zwenkt Rate Control om Omschakelingslawaai te minimaliseren

— Flexibel Pin Placement

— De geoptimaliseerde Globale Verpletterende Pool verstrekt Globale Interconnectiviteit

— Loodvrije Pakketopties

Specificaties van Luchtvaartdelen:
