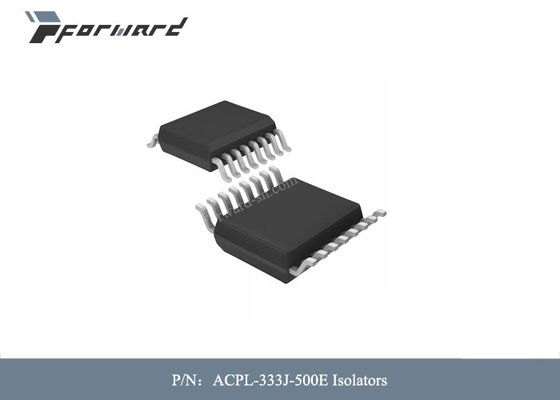

Luchtvaartdelen acpl-333j-500E het Voltageisolatie 5000Vrms van Knevelschakelaarsisolatoren

Luchtvaartdelen acpl-333j-500E het Voltageisolatie 5000Vrms van Knevelschakelaarsisolatoren



Beschrijvingen van Luchtvaartdelen:


Acpl-333J is een geavanceerde 2,5 A outputstroom, makkelijk te gebruiken, intelligente poortbestuurders die de foutenbescherming van IGBT VCE compact maken, betaalbaar, en gemakkelijk-uit te voeren. De eigenschappen zoals geïntegreerde VCE-opsporing, onder voltageuitsluiting (UVLO), „zacht“ IGBT-product, geïsoleerde open collectorfout koppelen terug, het het actieve Molenaar bieden vastklemmen en Autofault-terugstellen maximumontwerpflexibiliteit en kringsbescherming.

Acpl-333J bevat een AlGaAs-leiden. Leiden wordt optisch gekoppeld aan een geïntegreerde schakeling met een stadium van de machtsoutput. Acpl-333J zijn ideaal gezien geschikt voor het drijven van macht IGBTs en MOSFETs die in de omschakelaarstoepassingen van de motorcontrole wordt gebruikt. Het voltage en de stroom die door deze optokoppelingen wordt geleverd maken hen ideaal gezien geschikt voor direct het drijven IGBTs met classificaties tot 1200 V en 150 A. Voor IGBTs met hogere classificaties, kan acpl-333J worden gebruikt om een afzonderlijk machtsstadium te drijven dat de IGBT-poort drijft. Acpl-333J hebben een isolatievoltage van VIORM = 1414 VPEAK.

Eigenschappen van Luchtvaartdelen:

• 2.0 een minimum piekoutputstroom

• maximum de propagatievertraging van 250 NS over temperatuurwaaier

• 1.7A actief Miller Clamp. Klemspeld plotseling aan V als gebruikt niet

• Desaturatieopsporing

• Onder de Bescherming van de Voltageuitsluiting (UVLO) met Hysterese

• De open Collector Geïsoleerde fout koppelt terug

• „Zacht“ IGBT-Product

• Het automatische Foutenterugstellen na vaste stodde tijd, typische 26ms

• Beschikbaar in pakket zo-16

• vervorming van de de impulsbreedte van 100 NS de maximum (DOW)

• minimum gemeenschappelijke de wijzeverwerping van 50 kV/µs (CMR) bij VCM = 1500 V

• ICC (maximum) < 5="" mA="" maximum="" supply="" current="">

• Wijd VCC werkende waaier: 15 V aan 30 V over temperatuurwaaier

• Brede werkende temperatuurwaaier: – 40°C aan 105°C

• Veiligheidsgoedkeuring:

UL goedkeuring, 5000 VRMS 1 minuut, CSA-goedkeuring,

IEC/EN/DIN-IEC/EN/DIN-EN 60747-5-5 GOEDKEURING VIORM = 1414 VPEAK
