Luchtvaartdelen AD581SH (Min/de Vaste) Voltageoutput Van geïntegreerde schakelingen 10V

                Luchtvaartonderdelen AD581SH Geïntegreerde Schakelingen Spanningsuitgang (Min/Vast) 10V


Beschrijvingen van Luchtvaartonderdelen:


De AD581 is een 3-pins, temperatuurgecompenseerde, monolithische, band gap spanningsreferentie die een precieze 10,00 V output levert vanaf een ongereguleerd ingangsniveau variërend van 12 V tot 30 V. Laser wafer trimming (LWT) wordt gebruikt om zowel de initiële fout bij +25°C als de temperatuurcoëfficiënt te trimmen, wat resulteert in een hoge precisieprestatie die voorheen alleen beschikbaar was in dure hybriden of oven-gereguleerde modules. De initiële fouttolerantie van 5 mV en de gegarandeerde temperatuurcoëfficiënt van 5 ppm/°C van de AD581L is beschikbaar in een monolithische spanningsreferentie.

Het band gap circuitontwerp dat in de AD581 wordt gebruikt, biedt verschillende voordelen ten opzichte van klassieke Zener breakdown diode technieken. Het belangrijkste is dat er geen externe componenten nodig zijn om volledige nauwkeurigheid en aanzienlijke stabiliteit te bereiken voor systemen met laag vermogen. Bovendien is de totale voedingsstroom naar het apparaat, inclusief de output bufferversterker (die tot 10 mA kan leveren), typisch 750 μA. De stabiliteit op lange termijn van het band gap ontwerp is gelijk aan die van geselecteerde Zener referentiediodes.

De AD581 wordt aanbevolen voor gebruik als referentie voor 8-, 10- of 12-bits digitaal-naar-analoog-converters (DAC's) die een externe precisie referentie vereisen. Het apparaat is ook ideaal voor alle soorten analoog-naar-digitaal-converters (ADC's) tot 14-bits nauwkeurigheid, zowel successive approximation als integrerende ontwerpen, en kan over het algemeen betere prestaties bieden dan die van standaard zelfstandige referenties.

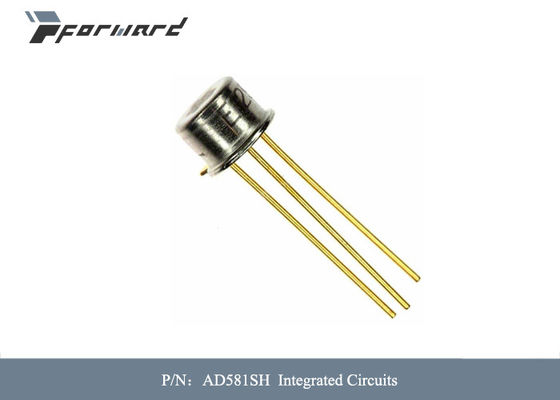

De AD581J, AD581K en AD581L zijn gespecificeerd voor werking van 0°C tot 70°C; de AD581S, AD581T en AD581U zijn gespecificeerd voor het bereik van −55°C tot +125°C. Alle gradaties zijn verpakt in een hermetisch afgesloten 3-pins TO-5 metalen behuizing.

Kenmerken van Luchtvaartonderdelen:

• Laser trimming van zowel initiële nauwkeurigheid als temperatuurcoëfficiënt resulteert in zeer lage fouten over temperatuur zonder het gebruik van externe componenten. De AD581L heeft een maximale afwijking van 10.000 V van ±7,25 mV van 0°C tot 70°C, terwijl de AD581U ±15 mV maximale totale fout garandeert zonder externe trims van −55°C tot +125°C.
• Omdat de laser trimming op de wafer gebeurt voordat deze in individuele chips wordt gescheiden, is de AD581 uiterst waardevol voor hybride ontwerpers vanwege het gebruiksgemak, het ontbreken van vereiste externe trims en de inherente hoge prestaties.
• De AD581 kan ook worden gebruikt in een 2-pins Zener-modus om een precieze −10 V referentie te leveren met slechts één externe weerstand naar de ongereguleerde voeding. De prestaties in deze modus zijn bijna gelijk aan die van de standaard 3-pins configuratie.
• Geavanceerd circuitontwerp met het band gap concept stelt de AD581 in staat om volledige prestaties te leveren met een ongereguleerde ingangsspanning tot 13 V. Met een externe weerstand werkt het apparaat met een voeding zo laag als 11,4 V. 5. De AD581 is verkrijgbaar in versies die voldoen aan MILSTD-883. Raadpleeg de datasheet voor gedetailleerde specificaties.
