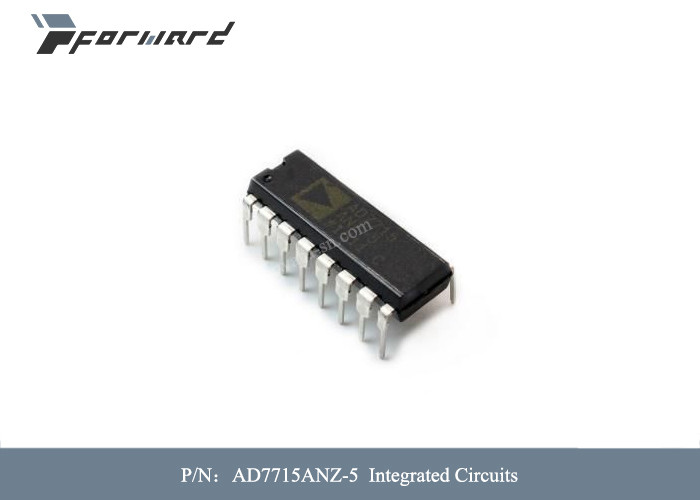

Luchtvaartdelen ad7715anz-5 Geïntegreerde schakelingen die temperatuur-40°C ~ 85°C in werking stellen

Luchtvaartdelen ad7715anz-5 Geïntegreerde schakelingen die temperatuur-40°C ~ 85°C in werking stellen

Beschrijvingen van Luchtvaartdelen:


AD7715 is een volledig analoog vooreind voor metingstoepassingen met lage frekwentie. Het deel kan lage inputsignalen van een omvormer en output direct goedkeuren een periodiek digitaal woord. Het wendt een σ-Δ omzettingstechniek aan om tot 16 beetjes van geen ontbrekende codesprestaties te realiseren. Het inputsignaal wordt toegepast op een merkgebonden programmeerbaar aanwinsten vooreind dat rond een analoge modulator wordt gebaseerd. De modulatoroutput wordt verwerkt door een op-spaander digitale filter. De eerste inkeping van deze digitale filter kan via het register van de op-spaandercontrole worden geprogrammeerd toestaand aanpassing van het van de filterscheiding en output updatetarief.

AD7715 kenmerkt een differentiële analoge input evenals een differentiële verwijzingsinput. Het werkt van één enkele levering (3 V of 5 V). Het kan de eenpolige waaiers van het inputsignaal van 0 mV aan 20 mV, 0 mV aan 80 mV, 0 V aan 1,25 V en 0 V aan 2,5 V. behandelen. Het kan de bipolaire waaiers van het inputsignaal van ±20 mV, ±80 mV, ±1.25 V en ±2.5 V. ook behandelen. Dit bipolaire gamma wordt van verwijzingen voorzien aan de negatieve input van de differentiële analoge input. AD7715 voert zo al signaal het conditioneren en de omzetting voor een enig kanaalsysteem uit.

AD7715 is ideaal voor gebruik in slim, microcontroller, of DSPbased-systemen. Het kenmerkt een periodieke interface die voor three-wire verrichting kan worden gevormd. De aanwinstenmontages, de signaalpolariteit, en de selectie van het updatetarief kunnen in software worden gevormd gebruikend de inputseriële poort. Het deel bevat zelf-kaliberbepaling en van de systeemkaliberbepaling opties om aanwinst te elimineren en fouten op deel zelf of in het systeem te compenseren.

CMOS de bouw verzekert zeer lage machtsdissipatie, en macht-verslaat wijze vermindert de reservemachtsconsumptie tot typische 50 µW. Het deel is beschikbaar in 16 leidt, 0,3 duim-breed, plastic dubbel-in-lijnpakket (PDIP) evenals leiden 16 0,3 duim breed klein overzichts (SOIC_W) pakket en een 16 loodtssop pakket.

Eigenschappen van Luchtvaartdelen:

• AD7715 verbruikt minder dan 450 µA in totaal aanbodstroom die bij 3 V-levering en van 1 Mhz hoofdklok, tot het maken ideaal voor gebruik in low-power systemen. De reservestroom is minder dan 10 µA.
• De programmeerbare aanwinsteninput staat AD7715 toe om inputsignalen van een een spanningspand of omvormer direct goed te keuren verwijderend een aanzienlijke hoeveelheid signaal het conditioneren.
• AD7715 is ideaal voor microcontroller of DSP-bewerkertoepassingen met een three-wire periodieke interface die het aantal interconnect lijnen vermindert en het aantal optokoppelingen vermindert dat in geïsoleerde systemen wordt vereist. Het deel bevat op-spaanderregisters die softwarecontrole over het tarief van de outputupdate, inputaanwinst, signaalpolariteit, en kaliberbepalingswijzen toestaan.
• Het deel kenmerkt uitstekende statische prestatiesspecificaties met 16 beetjes geen ontbrekende codes, ±0.0015% nauwkeurigheid, en laag rms lawaai. De eindpuntfouten en de gevolgen van temperatuurafwijking worden geëlimineerd door de opties van de op-spaanderkaliberbepaling, die nul-schaal en volledige fouten verwijderen.

Specificaties van Luchtvaartdelen:
