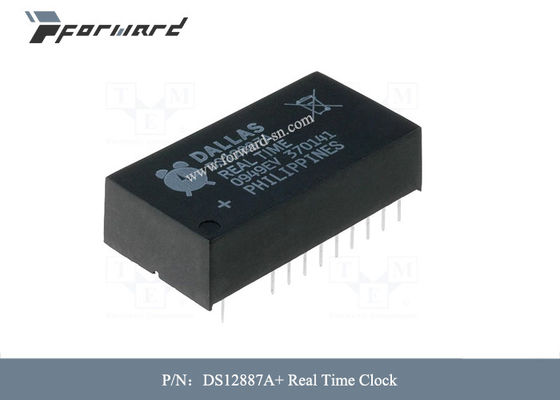

Luchtvaartdelen DS12887A+ Grootte In real time van het Klokrtc Geheugen 114 B

Luchtvaartdelen DS12887A+ Grootte In real time van het Klokrtc Geheugen 114 B

Beschrijvingen van Luchtvaartdelen:

De klokken in real time van DS12885, van DS12887, en van DS12C887 (RTC) worden ontworpen om directe vervangingen voor DS1285 en DS1287 te zijn. De apparaten verstrekken een klok/een kalender in real time, één tijd-van-dag alarm, maskable onderbreken drie met gemeenschappelijk onderbreken output, een programmeerbare vierkante golf, en 114 bytes van batterybacked statisch RAM (113 bytes in DS12C887 en DS12C887A). DS12887 integreert een van het kwartskristal en lithium energiebron in een 24 speld ingekapseld ONDERDOMPELINGSpakket. DS12C887 voegt een eeuwbyte op adres 32h toe. Voor alle apparaten, wordt de datum op het eind van de maand automatisch aangepast maanden met minder dan 31 dagen, met inbegrip van correctie schrikkeljaren. De apparaten werken ook in of formaat van 24 uur of het 12 uur met een AM/PM-indicator. Een precisie temperature-compensated kring controleert de status van VCC. Als een primaire stroomuitval wordt ontdekt, schakelt het apparaat automatisch op een reservelevering over. Lithium kan een muntstuk-cel batterij aan de VBAT-inputspeld op DS12885 worden aangesloten om tijd en datumverrichting te handhaven wanneer de primaire macht afwezig is. Het apparaat wordt betreden door een gemultiplexte byte-brede interface, die zowel de wijzen van Intel als Motorola-steunt.

Eigenschappen van Luchtvaartdelen:

* Daling-in Vervanging voor IBM BIJ Computerklok/Kalender

* RTC telt Seconden, Notulen, Uren, Dag, Datum,

Maand, en Jaar met Schrikkeljaarcompensatie door 2099

* Binair getal of BCD-Tijdvertegenwoordiging

* 12-uur of de Klok van 24 uur met AM en PM op 12-uur Wijze

* Zomertijdoptie

* Verkiesbare de Bustiming van Intel of Motorola-

* Omgezet met Software als 128 RAM Locations

* 14 Bytes van Klok en Controleregisters

* 114 Bytes van RAM Voor algemeen gebruik, batterij-Gesteund (113 Bytes in DS12C887 en DS12C887A)

* RAM Clear Function (DS12885, DS12887A, en DS12C887A)

* Onderbreek Output met Drie Maskable onderbreken onafhankelijk Vlaggen

* Tijd-van-dag Alarm eens per Seconde aan eens per Dag

* Periodieke Tarieven van 122μs aan 500ms

* Van de beëindigen-van-klok de Vlag Updatecyclus

* Programmeerbare vierkant-Golfoutput

* Automatisch macht-ontbreek ontdekken en schakelen Schakelschema

* Facultatieve zet 28-speld PLCC de Oppervlakte Pakket of 32-speld TQFP (DS12885) op

* Facultatief Ingekapseld ONDERDOMPELINGS (EDIP) Pakket met Geïntegreerde Kristal en Batterij (DS12887, DS12887A, DS12C887, DS12C887A)

* Facultatieve Industriële Beschikbare Temperatuurwaaier

* Erkend borgenlaboratorium (UL).

Specificaties van Luchtvaartdelen:
