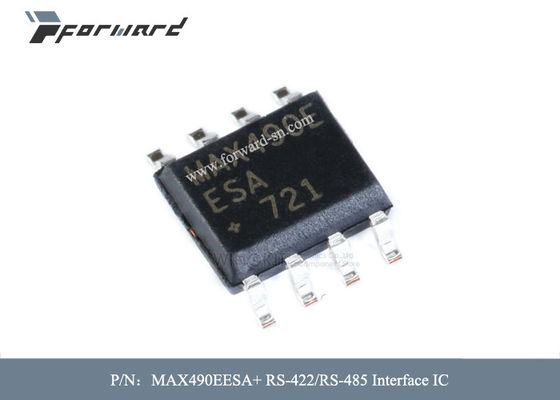

Van de Interfaceic van MAX490EESA+ rs-422 RS485 de Leveringsvoltage - Maximum 5 V

Luchtvaartdelen MAX490EESA+ rs-422/rs-485 de Leveringsvoltage van Interfaceic - Maximum 5 V

Beschrijvingen van Luchtvaartdelen:

MAX481E, MAX483E, MAX485E, MAX487E- MAX491E, en MAX1487E zijn low-power zendontvangers voor rs-485 en rs-422 mededelingen in ruwe milieu's. Elke bestuurdersoutput en ontvangersinput zijn beschermd tegen ±15kV elektrostatische lossings (ESD) schokken, zonder latchup. Deze delen bevatten één bestuurder en één ontvanger. De eigenschap van MAX483E, van MAX487E, van MAX488E, en MAX489E-verminderde zwenken-tariefbestuurders die EMI minimaliseren en bezinningen verminderen die door incorrect geëindigde kabels worden veroorzaakt, waarbij foutlooze gegevenstransmissie tot 250kbps wordt toegestaan. De bestuurder zwenkt tarieven van MAX481E, MAX485E, MAX490E, MAX491E, en MAX1487E is niet beperkt, toestaand hen om tot 2.5Mbps over te brengen.

Deze zendontvangers trekken zo weinig zoals 120µA-leveringsstroom wanneer leeggemaakt of wanneer volledig geladen met gehandicapte bestuurders (zie Selecteursgids). Bovendien, hebben MAX481E, MAX483E, en MAX487E een low-current sluitingswijze waarin zij slechts 0.5µA verbruiken. Alle delen werken van één enkele +5V-levering.

De bestuurders zijn beperkte kort:sluitenstroom, en tegen bovenmatige machtsdissipatie door thermisch sluitingsschakelschema beschermd dat hun output in een hoog-impedantiestaat plaatst. De ontvangersinput heeft een faalveilige eigenschap die een logica-hoge output waarborgt als de input open kring is.

MAX487E en MAX1487E kenmerken de inputimpedantie van de kwart-eenheid-ladingsontvanger, die tot 128 zendontvangers op de bus toestaat. MAX488E-MAX491E wordt ontworpen voor full-duplexmededelingen, terwijl MAX481E, MAX483E, MAX485E, MAX487E, en MAX1487E voor half-duplex toepassingen worden ontworpen. Voor toepassingen die gevoelig zijn geen ESD zie het pinand functie-compatibele systeem MAX481, MAX483, MAX485, MAX487-MAX491, en MAX1487.

Eigenschappen van Luchtvaartdelen:

• * Voor fout-Verdraagzame Toepassingen
• MAX3430: fout-Beschermde ±80V, Faalveilig, 1/4
• Eenheidslading, +3.3V, Zendontvanger rs-485
• MAX3440E-MAX3444E: ESD-Beschermde ±15kV,
• fout-Beschermde ±60V, Faalveilige 10Mbps,
• Rs-485/J1708 Zendontvangers
• * Voor ruimte-Beperkte Toepassingen
• MAX3460-MAX3464: Faalveilig +5V, 20Mbps,
• Profibus rs-485/rs-422 Zendontvangers
• MAX3362: +3.3V, Hoge snelheid, rs-485/rs-422
• Zendontvanger in een SOT23-Pakket
• MAX3280E-MAX3284E: ESD-Beschermde ±15kV,
• 52Mbps, +3V aan +5.5V, SOT23, rs-485/rs-422,
• Ware Faalveilige Ontvangers
• MAX3293/MAX3294/MAX3295: 20Mbps, +3.3V,
• SOT23, rs-485/rs-422 Zenders
• * Voor Veelvoudige Zendontvangertoepassingen
• MAX3030E-MAX3033E: ESD-Beschermde ±15kV,
• +3.3V, Vierling rs-422 Zenders
• * Voor Faalveilige Toepassingen
• MAX3080-MAX3089: Faalveilig, Hoge snelheid
• (zwenken-tarief-Beperkte 10Mbps), rs-485/rs-422
• Zendontvangers
• * Voor Zwakstroomtoepassingen
• MAX3483E/MAX3485E/MAX3486E/MAX3488E/
• MAX3490E/MAX3491E: +3.3V aangedreven, ±15kV
• ESD-beschermd, zwenken-tarief-Beperkte 12Mbps,
• Ware Zendontvanger rs-485/rs-422

Specificaties van Luchtvaartdelen:
