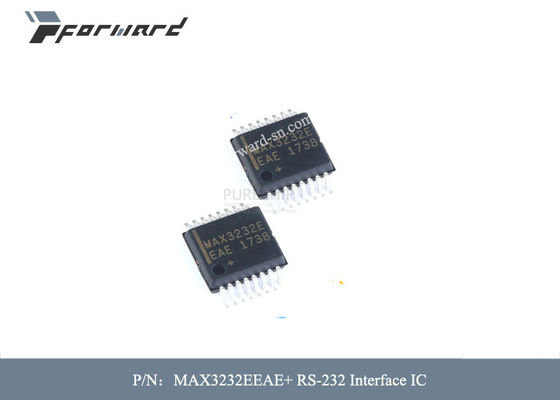

Van de Luchtvaartdelen van MAX3232EEAE+ rs-232 van de Interfaceic de Leveringsvoltage - Maximum 5,5 V

Luchtvaartdelen MAX3232EEAE+ rs-232 de Leveringsvoltage van Interfaceic - Maximum 5,5 V

Beschrijvingen van Luchtvaartdelen:

MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E +3.0V-aangedreven communicatie van EIA/TIA-232 en V.28/V.24-interfaceapparaten kenmerkt lage machtsconsumptie, hoge datasnelheidmogelijkheden, en verbeterde elektrostatisch-lossings (ESD) bescherming. De verbeterde ESD structuur beschermt al zenderoutput en ontvangersinput aan ±15kV gebruikend Air-Gap van CEI 1000-4-2 Lossing, ±8kV gebruikend het Contactlossing van CEI 1000-4-2 (±9kV voor MAX3246E), en het ±15kV gebruikend het Menselijk Lichaamsmodel. De logica en ontvangers I/O spelden van MAX3237E zijn beschermd volgens de bovengenoemde normen, terwijl de spelden van de zenderoutput aan ±15kV gebruikend het Menselijk Lichaamsmodel worden beschermd.

Een merkgebonden de outputstadium van de laag-opgevenzender levert ware prestaties rs-232 van een +3.0V aan +5.5V-voeding, gebruikend een interne dubbele lastenpomp. De lastenpomp vereist slechts vier kleine 0.1μF-condensatoren voor verrichting van een +3.3V-levering. Elk apparaat waarborgt verrichting bij datasnelheden van 250kbps terwijl het handhaven van rs-232 productieniveaus. MAX3237E waarborgt verrichting bij 250kbps op de normale werkende wijze en 1Mbps in de werkende wijze MegaBaud™, terwijl het handhaven van RS-232-Volgzame productieniveaus.

MAX3222E/MAX3232E heeft twee ontvangers en twee zenders. MAX3222E kenmerkt een 1μA-sluitingswijze die machtsconsumptie in draagbare systemen op batterijen vermindert. De MAX3222E-ontvangers blijven actief op sluitingswijze, die toezicht op externe apparaten toestaan terwijl het verbruiken van slechts 1μA van leveringsstroom. MAX3222E en MAX3232E zijn speld, pakket, en functioneel compatibel systeem met industrie-standaardmax242 en MAX232, respectievelijk.

MAX3241E/MAX3246E is volledige seriële poorten (drie bestuurders/vijf ontvangers) die voor notitieboekje en subnotebook computers worden ontworpen. MAX3237E (vijf bestuurders drie ontvangers) is ideaal voor randtoepassingen die snelle gegevensoverdracht vereisen. Deze apparaten kenmerken een sluitingswijze waarin alle ontvangers actief blijven, terwijl het verbruiken van slechts 1μA (MAX3241E/MAX3246E) of 10nA (MAX3237E).

MAX3222E, MAX3232E, en MAX3241E zijn beschikbaar ZO in ruimtebesparend, de pakketten van SSOP, van TQFN en TSSOP-. MAX3237E wordt aangeboden in een SSOP-pakket. MAX3246E wordt aangeboden in ultra-klein pakket 6 x 6 UCSP™.

Eigenschappen van Luchtvaartdelen:

• Voor ruimte-Beperkte Toepassingen
• • MAX3228E/MAX3229E: ESD-Beschermde ±15kV,
• +2.5V aan +5.5V, rs-232 Zendontvangers in UCSP
• Voor de Toepassingen van de Zwakstroom of Gegevenskabel
• • MAX3380E/MAX3381E: +2.35V aan +5.5V, 1μA,
• 2Tx/2Rx, rs-232 Zendontvangers met ±15kV
• • ESD-beschermde I/O en Logicaspelden

Specificaties van Luchtvaartdelen:
