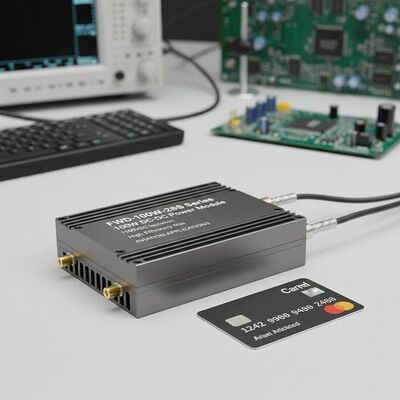

FWD-100W-28S Series 100W DC-DC Power Module met 1500VDC isolatie en ultracompacte grootte voor luchtvaarttoepassingen

  • FWD-100W-28S Series 100W DC-DC Power Module with 1500VDC Isolation and Ultra-compact Size for Aviation Applications
  • FWD-100W-28S Series 100W DC-DC Power Module with 1500VDC Isolation and Ultra-compact Size for Aviation Applications
Plaats van herkomst China
Merknaam Forward
Modelnummer FWD-100W-28S-serie
Min. bestelaantal 1
Levertijd 5-8 werkdagen
Betalingscondities L/C, T/T
Levering vermogen 10000/jaar
Productdetails
Ingang (VDC) 16~40V Maat 35,4 × 25,1 × 12,7 mm
Temperatuur cyclus -55~ + 125℃, 10 keer gewicht 31g
koelmethode Convectie, geforceerde luchtkoeling, geleiding Bescherming Vochtbestendig, zoutsproeibestendig, schimmelbestendig
Markeren

FWD-100W-28S Luchtvaart DC-DC

,

Voermodule DC-DC voor de luchtvaart

,

100W luchtvaart DC-DC-module
Laat een bericht achter
Productomschrijving
FWD-100W-28S serie 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULE
Belangrijkste kenmerken
  • Hoge efficiëntie: 90,3%
  • Maximaal uitgangsvermogen: maximaal 100 W
  • Input/Output Isolatie: 1500VDC
  • Ultracompacte maat: 35,4 * 25,1 * 12,7 mm
  • Hoge betrouwbaarheid: geen interne aluminium- en tantalum-electrolytische condensatoren
  • Bescherming tegen overstroom, overspanning en kortsluiting
  • Toepassingen: industriële besturing, radar, vuurwapenbesturing, raketdrager, communicatiesystemen
Model specificaties
Model Invoer (VDC) Uitgang (VDC) Uitgangsstroom Ripple Vp-p Efficiëntie Grootte
WBDC100W-28S3R3 16-40V 3.3V 20A 80 mV 88% 35.4 maal 25.1 maal 12.7
WBDC100W-28S05 16-40V 5V 20A 80 mV 88% 35.4 maal 25.1 maal 12.7
WBDC100W-28S08 16-40V 8V 125A 100 mV 89% 35.4 maal 25.1 maal 12.7
WBDC100W-28S012 16-40V 12V 8.33A 100 mV 900,3% 35.4 maal 25.1 maal 12.7
WBDC100W-28S15 16-40V 15V 6.66A 100 mV 90% 35.4 maal 25.1 maal 12.7
WBDC100W-28S24 16-40V 24V 4.16A 150 mV 90% 35.4 maal 25.1 maal 12.7
WBDC100W-28S28 16-40V 28V 3.57A 150 mV 89% 35.4 maal 25.1 maal 12.7
WBDC100W-28S32 16-40V 32 V 3.12A 100 mV 89% 35.4 maal 25.1 maal 12.7
WBDC100W-28S36 16-40V 36 V 2.77A 200 mV 89% 35.4 maal 25.1 maal 12.7
Belangrijke opmerkingen
Alle gegevens worden getest bij +25°C, tenzij anders aangegeven, onder nominale invoer/uitvoer, volle belasting en zuivere weerstandsbelasting.
Neem contact met ons op voor aangepaste uitgangsspanningsvereisten.
Modellen met "N" postfix geven negatieve logica, flens-R configuratie.
Regels voor de benaming van het achtervoegsel plus M (activering van 55 graden): N-R-M
Invoerparameters
Invoerparameter Opmerking Min. Typisch Maximaal Eenheid
Invoerspanningsbereik 28Vin 16 28 40 VDC
Inlaatspanning Transitoir (1s)

50 VDC
Zet de spanning aan.
14 15 16 VDC
Schakel de spanning uit.
13 14 15 VDC
Geen inlaatstroom van de belasting Uitgang zonder belasting 48Vin
110
mA
Input/outputfiltering π type Meervoudig
Logic inschakelen Positieve logica: aan (Pin open inschakelen), uit (Pin kortsluiting inschakelen)
Negatieve logica: Power off (Pin open inschakelen), Power on (Pin short)

Algemene specificaties
Algemene specificatie Opmerking Min. Typisch Maximaal Eenheid
Input/output isolatiespanning
1500

VDC
Inlaatspanning/isolatie van de behuizing
1500

VDC
Uitgangsspanning/isolatie van de behuizing
500

VDC
Isolatieweerstand DC500V 100

MΩ
Schakelfrequentie
200 320 4000 kHz
Werktemperatuur
-40
100 °C
Bergingstemperatuur
- 55
125 °C
Bescherming Vochtbestendig, zoutbestendig, schimmelbestendig

Grootte
35.4 * 25.1 * 12.7 mm
Koelmethode Convectie, gedwongen luchtkoeling, geleiding

Gewicht
31 g
Standaarden voor selectieonderzoek
Proefproject Metode Testconditie Industriële kwaliteit Graad
Interne visuele controle GJB548B, 2017.1
100% 100%
Hoogtemperatuuropslag GJB150.3A +125°C, 48 uur
100%
Lagering bij lage temperatuur GJB150.3A -55°C, 48 uur
100%
Temperatuurcyclus GJB548B, 1010.1 -55 ̊+125°C, 10 maal
100%
Onderzoek van de tussenspanning - Tc = +25°C
100%
Inbranden
Tc = +85°C, 48 uur Willekeurige controle 100%
Eindelektrische test Productspecificatie -40°C, +25°C, +85°C (Tc) 100% 100%
Externe visuele controle GJB548B, 2009.1
100% 100%
Fysieke afmetingen
Grootte: 33,2 mm (lengte) * 22,8 mm (breedte) * 9,1 mm (hoogte)

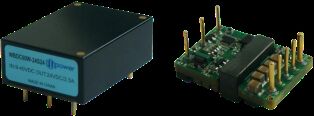

FWD-100W-28S Series 100W DC-DC Power Module met 1500VDC isolatie en ultracompacte grootte voor luchtvaarttoepassingen 0
Pinconfiguratie
Pinnetje Symbool Functie
1 Ik ben... Invoer negatief
2 Vervaardiging Beheerpunt
3 Vi+ Invoer positief
4 Vo+ Output positief
5 S+ Sensor einde positief
6 Verzorging Einde van de spanningsregeling
7 Ik ben... Sensor eind negatief
8 Vo- Uitvoer negatief
