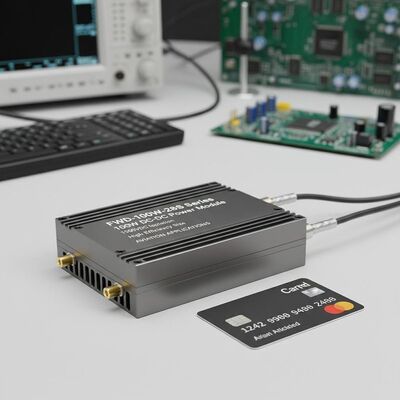

FWD-100W-28S Series 100W DC-DC Power Module met 1500VDC Isolatie Ultracompacte grootte en hoge efficiëntie voor luchtvaarttoepassingen

Plaats van herkomst	China
Merknaam	Forward
Modelnummer	FWD-100W-28S-serie
Min. bestelaantal	1
Levertijd	5-8 werkdagen
Betalingscondities	L/C, T/T
Levering vermogen	10000/jaar

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Als u zich zorgen maakt, bieden we 24-uurs online hulp.

Productdetails

Ingang (VDC)	16~40V	Maat	35,4 × 25,1 × 12,7 mm
Temperatuur cyclus	-55~ + 125℃, 10 keer	Gewicht	31g
Koelmethode	Convectie, geforceerde luchtkoeling, geleiding	Bescherming	Vochtbestendig, zoutsproeibestendig, schimmelbestendig
Markeren	1500VDC isolatievermogensmodule , Ultracompacte DC-DC-voedingsmodule , Hoog rendement voedingsmodule

Laat een bericht achter

Productomschrijving

FWD-100W-28S-serie 100W DC-DC-krachtmodule

Ultracompacte 1/16 bakstenen DC-DC-krachtmodule met 1500VDC-isolatie, ontworpen voor veeleisende luchtvaart- en militaire toepassingen.

Belangrijkste kenmerken

Hoge efficiëntie: tot 90,3%
Maximaal uitgangsvermogen: 100 W
Input/Output Isolatie: 1500VDC
Ultracompact Grootte: 35,4 × 25,1 × 12,7 mm
Hoge betrouwbaarheid: geen interne aluminium- of tantalum-electrolytische condensatoren
Alomvattende bescherming tegen overstroom, overspanning en kortsluiting
Toepassingen: Militair onderzoek, industriële besturing, radar, vuurwapenbesturing, raket- en communicatiesystemen

Model specificaties

Model	Invoer (VDC)	Uitgang (VDC)	Uitgangsstroom	Ripple Vp-p	Efficiëntie	Grootte
WBDC100W-28S3R3	16-40V	3.3V	20A	80 mV	88%	35.4 x 25.1 x 12.7
WBDC100W-28S05	16-40V	5V	20A	80 mV	88%	35.4 x 25.1 x 12.7
WBDC100W-28S08	16-40V	8V	125A	100 mV	89%	35.4 x 25.1 x 12.7
WBDC100W-28S012	16-40V	12V	8.33A	100 mV	900,3%	35.4 x 25.1 x 12.7
WBDC100W-28S15	16-40V	15V	6.66A	100 mV	90%	35.4 x 25.1 x 12.7
WBDC100W-28S24	16-40V	24V	4.16A	150 mV	90%	35.4 x 25.1 x 12.7
WBDC100W-28S28	16-40V	28V	3.57A	150 mV	89%	35.4 x 25.1 x 12.7
WBDC100W-28S32	16-40V	32 V	3.12A	100 mV	89%	35.4 x 25.1 x 12.7
WBDC100W-28S36	16-40V	36 V	2.77A	200 mV	89%	35.4 x 25.1 x 12.7

Belangrijke opmerkingen

Alle gegevens worden getest bij +25°C, tenzij anders aangegeven, onder nominale invoer/uitvoer, volle belasting en zuivere weerstandsbelasting.

Neem contact met ons op voor aangepaste uitgangsspanningsvereisten.

Modellen met "N" postfix geven negatieve logica, flens-R configuratie.

Regels voor de benaming van het achtervoegsel plus M (activering van 55 graden): N-R-M

Invoerparameters

Invoerparameter	Opmerking	Min.	Typisch	Maximaal	Eenheid
Invoerspanningsbereik	28Vin	16	28	40	VDC
Inlaatspanning	Transitoir (1s)			50	VDC
Zet de spanning aan.		14	15	16	VDC
Schakel de spanning uit.		13	14	15	VDC
Geen inlaatstroom van de belasting	Uitgang zonder belasting 48Vin		110		mA
Input/outputfiltering	π type	Meervoudig

Inzetten van de logica: Positieve logica - Aansteken (open maken van de pin), Uitzetten (kortsluiting maken van de pin)
Negatieve logica - Schakel uit (Pin open inschakelen), Schakel aan (Pin kortsluiting inschakelen)

Algemene specificaties

Algemene specificatie	Opmerking	Min.	Typisch	Maximaal	Eenheid
Input/output isolatiespanning		1500			VDC
Inlaatspanning/isolatie van de behuizing		1500			VDC
Uitgangsspanning/isolatie van de behuizing		500			VDC
Isolatieweerstand	DC500V	100			MΩ
Schakelfrequentie		200	320	4000	kHz
Werktemperatuur		-40		100	°C
Bergingstemperatuur		- 55		125	°C
Bescherming	Vochtbestendig, zoutbestendig, schimmelbestendig
Grootte		35.4 × 25.1 × 12.7			mm
Koelmethode	Convectie, gedwongen luchtkoeling, geleiding
Gewicht		31			g

Standaarden voor selectieonderzoek

Proefproject	Metode	Testconditie	Industriële kwaliteit	Militaire rang
Interne visuele controle	GJB548B, 2017.1		100%	100%
Hoogtemperatuuropslag	GJB150.3A	+125°C, 48 uur		100%
Lagering bij lage temperatuur	GJB150.3A	-55°C, 48 uur		100%
Temperatuurcyclus	GJB548B, 1010.1	-55 ̊+125°C, 10 maal		100%
Onderzoek van de tussenspanning	-	Tc = +25°C		100%
Inbranden		Tc = +85°C, 48 uur	Willekeurige controle	100%
Eindelektrische test	Productspecificatie	-40°C, +25°C, +85°C (Tc)	100%	100%
Externe visuele controle	GJB548B, 2009.1		100%	100%

Fysieke afmetingen

Grootte: 33,2 mm (lengte) × 22,8 mm (breedte) × 9,1 mm (hoogte)

Pinconfiguratie diagram

Pinconfiguratie

Pinnetje	Symbool	Functie
1	Ik ben...	Invoer negatief
2	Vervaardiging	Beheerpunt
3	Vi+	Invoer positief
4	Vo+	Output positief
5	S+	Sensor einde positief
6	Verzorging	Einde van de spanningsregeling
7	Ik ben...	Sensor eind negatief
8	Vo-	Uitvoer negatief
